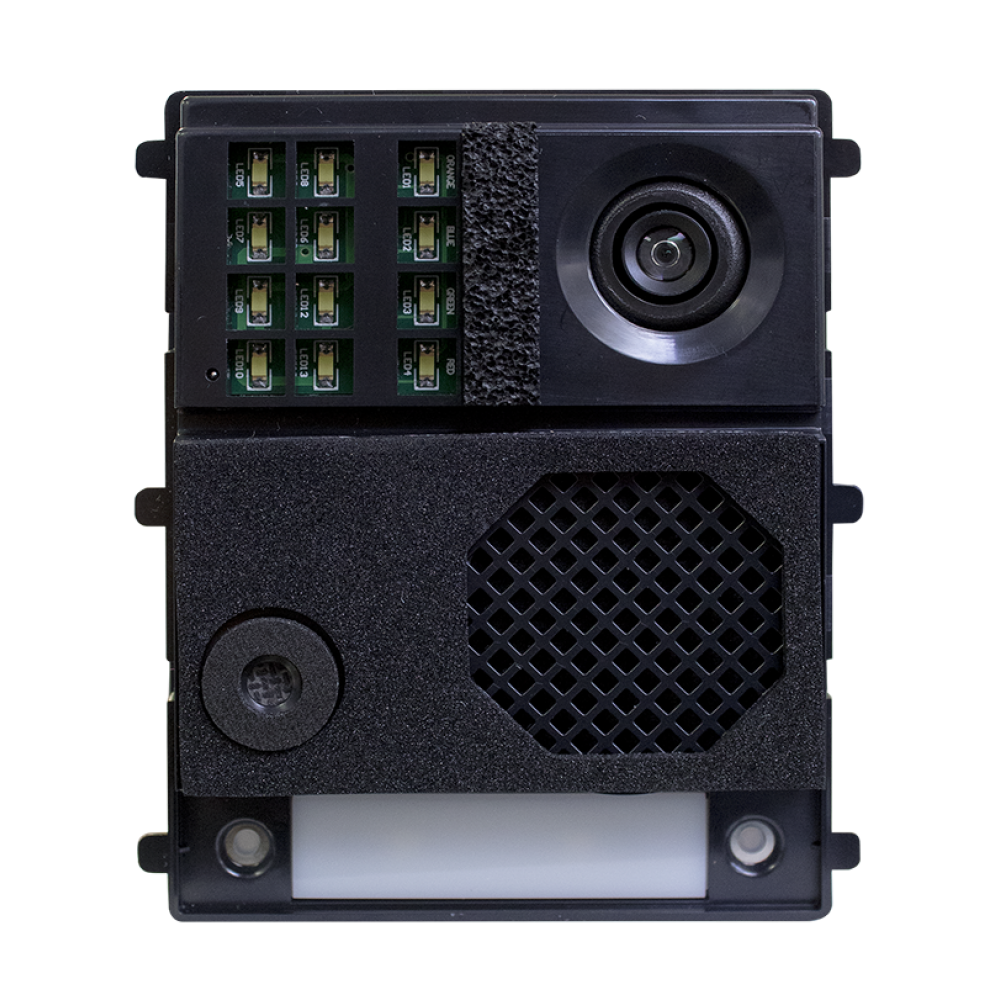

R-EL632/Plus Μηχανισμός έγχρωμης κάμερας και θυρομεγαφώνου για σύστημα Plus

Κατασκευαστής: Golmar
Κωδικός Προϊόντος: GO19917632

Για μπουτόν Nexa ή κωδικοποιημένα πάνελ θυρών.
Ψηφιακή εγκατάσταση "Plus" CAT5 ή 3 καλωδίων + ομοαξονικό καλώδιο.
Μονάδα ήχου με ανεξάρτητο πλαίσιο πόρτας και ένταση στάθμης τηλεφώνου.
Ρυθμιζόμενη κάμερα (15º) με ευρυγώνια κάμερα και φωτισμό LED που ελέγχεται από ψηφιακή επεξεργασία εικόνας.
Ενσωματωμένη μονάδα πομπού βίντεο που επιτρέπει τη μετάδοση του σήματος βίντεο είτε με συνεστραμμένο ζεύγος είτε με ομοαξονικό καλώδιο.
Αφαιρούμενος ακροδέκτης για εύκολη καλωδίωση.
Προστατεύεται το απόρρητο σχετικά με τον ήχο, το βίντεο και την πόρτα.
Ηλεκτρονική κλήση με ακουστικό σήμα αναγνώρισης, επιβεβαιώνοντας ότι η κλήση βρίσκεται σε εξέλιξη, το σύστημα είναι απασχολημένο ή το κλείδωμα είναι ενεργοποιημένο.
Σύνδεση με μονάδες πλήκτρων ή πληκτρολόγιο χρησιμοποιώντας μικρά επίπεδα καλώδια που παρέχονται με τις μονάδες.
Επιλέξιμος χρόνος ενεργοποίησης κλειδώματος.
Περιλαμβάνει δύο κουμπιά.

Φυλλάδιο

Τα εξαρτήματα των συστημάτων ήχου και βίντεο με ψηφιακή εγκατάσταση "Plus" είναι πλήρως συμβατά, επιτρέποντας κάθε τύπο συνδυασμού χωρίς την ανάγκη χρήσης μονάδων εναλλαγής: ήχος με πάνελ θυρών βίντεο, τηλέφωνα με οθόνες, ... Τα απαραίτητα συστατικά για ένα σύστημα αυτών των χαρακτηριστικών είναι:
Πιέστε τα κουμπιά Επιτρέπονται διαμορφώσεις έως και 132 κουμπιών. Σε κτίρια με μία ή περισσότερες προσβάσεις, ή σε συγκυριαρχίες κατοικιών με κεντρική είσοδο (ες) πόρτας (ες) και πολλά εσωτερικά κτίρια, χρησιμοποιήστε ένα EL642 / PLUS (μόνο ήχου) ή EL632 / PLUS P / T (έγχρωμη κάμερα) για κάθε πίνακα . Όταν τα συστήματα διαθέτουν περισσότερα από 2 κουμπιά, παραγγείλετε τόσες ηλεκτρονικές μονάδες EL606D 6P ή EL610D 10P, όπως απαιτείται για τον πίνακα. Σε περίπτωση πλαισίων με περισσότερες από μία οριζόντιες μονάδες, χρησιμοποιήστε ένα καλώδιο σύνδεσης RAP-610D για κάθε επιπλέον οριζόντια μονάδα. Επαναλάβετε τις παραπάνω επιλογές για τις υπόλοιπες προσβάσεις.
Κωδικοποιημένα πάνελ Οι κωδικοποιημένοι πίνακες μπορούν να διαχειριστούν έως και 255.000 διαμερίσματα σε συνολικά 255 κτίρια με κωδικοποιημένα πάνελ θυρών (1.000 διαμερίσματα σε κάθε κτίριο). Σε περίπτωση που τα εσωτερικά κτίρια διαθέτουν πάνελ μπουτόν, ο μέγιστος αριθμός κτιρίων μειώνεται σε 127 και ο αριθμός των διαμερισμάτων σε κάθε εσωτερικό κτίριο εξαρτάται από το επιλεγμένο πλαίσιο πόρτας. Χρησιμοποιήστε μία μονάδα ήχου EL642 / PLUS (μόνο ήχου) ή EL632 / PLUS P / T (έγχρωμη κάμερα). Επιλέξτε μια μέθοδο κλήσης: μονάδα αριθμητικού πληκτρολογίου (N3301 / AL ή NX3301), μονάδα οθόνης (N3403 / AL ή NX3403) ή ο συνδυασμός και των δύο. Κατά τη χρήση της μονάδας οθόνης, είναι δυνατή η προσθήκη αλφαβητικής μονάδας ή ακόμη και τυπικών μονάδων μπουτόν (για απευθείας κλήση σε συγκεκριμένα διαμερίσματα ή μονάδες θυρωρείου).
Οι οδηγίες λειτουργίας και οι κωδικοί διαμερισμάτων εμφανίζονται στην οθόνη LCD. Ωστόσο, μπορείτε να συμβουλευτείτε αυτές τις πληροφορίες απευθείας με την προσθήκη ενημερωτικών ενοτήτων N3002 / AL ή NX3002.
Επαναλάβετε τις παραπάνω επιλογές για τις υπόλοιπες προσβάσεις.
Σε περίπτωση αστεριών καλωδίων θυρών, συνιστάται η χρήση της μονάδας εναλλαγής SU3-PLUS για εξοικονόμηση καλωδίου. Χρησιμοποιήστε μία μονάδα εναλλαγής για κάθε ομάδα τριών πάνελ.
Χρησιμοποιήστε τηλέφωνα ή οθόνες "Plus" ή "Uno" με τον αντίστοιχο σύνδεσμο επιτοίχιας τοποθέτησης. Σε περίπτωση εγκατάστασης συνεστραμμένου ζεύγους, πρέπει να χρησιμοποιείται δέκτης βίντεο EL562 σε κάθε οθόνη, με εξαίρεση την οθόνη SZENA PLUS SE. Ο μέγιστος αριθμός μονάδων στο ίδιο διαμέρισμα χωρίς πρόσθετα τροφοδοτικά είναι τρεις.
Στην περίπτωση συστημάτων που περιέχουν τηλέφωνα "Uno", ο μέγιστος αριθμός μονάδων μειώνεται σε 200 και το συνολικό μήκος της εγκατάστασης δεν μπορεί να είναι μεγαλύτερο από 200 μέτρα, μετρούμενο από το πάνελ της πόρτας στην απόμακρη μονάδα. Για να αυξήσετε τον αριθμό των μονάδων ή για να φτάσετε σε μεγαλύτερες αποστάσεις, χρησιμοποιήστε ψηφιακούς επαναλήπτες RD-PLUS / UNO SE. Σε εσωτερικά πάνελ θυρών οικιστικών συγκροτημάτων, χρησιμοποιήστε έναν επαναλήπτη σε κάθε πίνακα που περιέχει μονάδες "Uno".
Χρησιμοποιήστε τροφοδοτικό FA-PLUS / C σε συστήματα με 20 ή λιγότερες μονάδες διαμερισμάτων ή τροφοδοτικό FA-PLUS για κάθε ομάδα 50 μονάδων διαμερισμάτων. Χρησιμοποιήστε ένα τροφοδοτικό FA-PLUS / C για υποσυστήματα πάνελ συστημάτων με πολλά πάνελ θυρών πρόσβασης και ένα για ολόκληρο το πλήθος των μονάδων μεταγωγής.
Χρησιμοποιήστε 12V d.c. απελευθέρωση κλειδώματος. Είναι δυνατόν να χρησιμοποιήσετε a.c. κλείδωμα απελευθερώσεων χρησιμοποιώντας έναν μετασχηματιστή TF-104.
