020021 | Καλώδιο Συναγερμού 2×0,22 mm² ∙ PVC ∙ Θωράκιση Al/PET + Drain Cu ∙ 100 m
Κατασκευαστής: ElanΚωδικός Προϊόντος: EL00020021
Καλώδιο συναγερμού και ελέγχου ELAN 2 × 0,22 mm² για σταθερές γραμμές σημάτων, εντολών και επικοινωνίας.
Η εύκαμπτη πολύκλωνη κατασκευή διευκολύνει την εγκατάσταση σε σωληνώσεις και κανάλια. Η συνολική θωράκιση περιορίζει τις ηλεκτρομαγνητικές παρεμβολές στις γραμμές χαμηλού σήματος.
- Διάταξη αγωγών: 2 × 0,22 mm²
- Κατασκευή αγωγού: Εύκαμπτος, πολύκλωνος, γυμνός χαλκός, 7 × Ø 0,170 mm
- Μανδύας: Ημι-συμπιεσμένο λευκό PVC τύπου RZ, επιβραδυντικό φλόγας
- Θωράκιση: Συνολικό φύλλο Al/PET, κάλυψη 100%
- Αγωγός αποστράγγισης: Επικασσιτερωμένος χαλκός, Ø 0,5 mm
- Μήκος συσκευασίας: 100 m
Εξωτερική διάμετρος (Ø): 3,20 ± 0,20 mm
- Κατηγορία καλωδίου: Καλώδιο συναγερμού / ελέγχου
- Τύπος καλωδίου: Θωρακισμένο καλώδιο PVC
- Διάταξη αγωγών: 2 × 0,22 mm²
- Αντίσταση αγωγού: Μέγ. 110 Ω/km στους 20 °C
- Αντίσταση μόνωσης: Ελάχ. 200 MΩ/km στους 20 °C
- Τάση λειτουργίας: ≤100 V
- Τάση δοκιμής: 1.000 V / 1 min / 50 Hz
- Ονομαστική τάση καλωδίου: U₀=400 V κατά CEI 36762 C-4
- Χρώμα: Μανδύας λευκός · αγωγοί λευκός/κόκκινος
- Υλικό αγωγών: Γυμνός χαλκός
- Διατομή αγωγών: 0,22 mm² ανά αγωγό
- Κατασκευή αγωγού: 7 × Ø 0,170 mm, εύκαμπτος πολύκλωνος
- Μόνωση αγωγών: PVC τύπου R2, πάχος >0,20 mm · Ø μονωμένου αγωγού 1,00 mm
- Θωράκιση: Συνολικό φύλλο Al/PET, κάλυψη 100%
- Αγωγός αποστράγγισης: Επικασσιτερωμένος χαλκός, Ø 0,5 mm
- Μανδύας: Ημι-συμπιεσμένο λευκό PVC τύπου RZ, επιβραδυντικό φλόγας, με κορδόνι ανοίγματος
- Πάχος μανδύα: >0,5 mm
- Εξωτερική διάμετρος: 3,20 ± 0,20 mm
- Βάρος ανά μήκος: 15,33 kg/km ±5%
- Ελάχιστη ακτίνα κάμψης: 12 × εξωτερική διάμετρος, 38,4 mm
- Τρόπος εγκατάστασης: Εσωτερική σταθερή εγκατάσταση σε κανάλια, σωληνώσεις ή προστατευμένους αγωγούς
- Απαιτήσεις καλωδίωσης: Κοινή όδευση με καλώδια ισχύος 450/750 V και 0,6/1 kV κατά CEI UNEL 36762 για κατάταξη C-4
- Θερμοκρασία λειτουργίας: -15 °C έως +80 °C
- Περιβάλλον εγκατάστασης: Εσωτερικού χώρου
- Εφαρμοζόμενα πρότυπα: CEI 20-11 · CEI 20-29 · CEI 20-20 · CEI 20-22 III / IEC 60332-3 · CEI 36762 · EN 50575
- Κλάση CPR: Eca
- Εναρμονισμένο πρότυπο CPR: EN 50575:2014+A1:2016
- Συμμόρφωση CE: Ναι
- Συμμόρφωση RoHS: Ναι
- Δήλωση Επιδόσεων: A/001/2020
- Μήκος συσκευασίας: 100 m

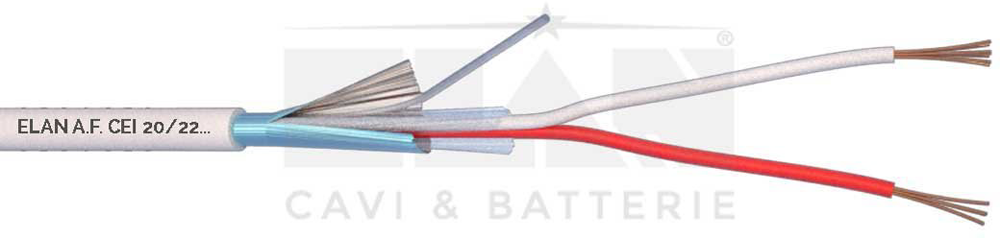

Θωρακισμένο καλώδιο συναγερμού και ελέγχου 2 × 0,22 mm² για σταθερές εσωτερικές γραμμές σημάτων, εντολών και επικοινωνίας. Η κατασκευή του συνδυάζει δύο εύκαμπτους πολύκλωνους αγωγούς από γυμνό χαλκό, συνολική θωράκιση Al/PET, αγωγό αποστράγγισης από επικασσιτερωμένο χαλκό και ημι-συμπιεσμένο λευκό μανδύα PVC τύπου RZ.
Ο κωδικός 020021 είναι η έκδοση συσκευασίας 100 m στην κατηγορία ELAN Alarm Cables Shielded (U₀=400 V). Η κατάταξη CEI 36762 C-4 αφορά την εγκατάσταση με καλώδια ισχύος κατά CEI UNEL 36762, ενώ η ονομαστική τάση λειτουργίας των αγωγών 0,22 mm² παραμένει ≤100 V. Το καλώδιο προορίζεται για εσωτερική εγκατάσταση σε κανάλια, σωληνώσεις ή προστατευμένες οδεύσεις.
Ταυτότητα προϊόντος- Κατασκευαστής: ELAN s.r.l.
- Κωδικός προϊόντος: 020021.
- Τύπος: Θωρακισμένο καλώδιο συναγερμού / ελέγχου PVC.
- Διαμόρφωση: 2 × 0,22 mm².
- Σήμανση: ELAN A.F. CEI 20/22 III - CEI 36762 C-4 (U₀=400 V).
- Περιβάλλον εγκατάστασης: Εσωτερικός χώρος, σταθερή εγκατάσταση.
- Αγωγοί σήματος: 2 × 0,22 mm² από γυμνό χαλκό.
- Κατασκευή κάθε αγωγού: 7 × Ø 0,170 mm, εύκαμπτη πολύκλωνη.
- Μόνωση αγωγών: PVC τύπου R2, πάχος άνω των 0,20 mm.
- Διάμετρος μονωμένου αγωγού: Ø 1,00 mm.
- Χρώματα των δύο αγωγών του 020021: Λευκό και κόκκινο.
- Συνολική θωράκιση με σύνθετο φύλλο αλουμινίου/πολυεστέρα (Al/PET), κάλυψη 100%.
- Κατασκευή θωράκισης: Φύλλο αλουμινίου/πολυεστέρα 9/12 μm.
- Αγωγός αποστράγγισης: Επικασσιτερωμένος χαλκός, Ø 0,5 mm.
- Πολυεστερική ταινία πάχους 12 μm τοποθετημένη πάνω από τους συναρμολογημένους αγωγούς.
- Εξωτερικός μανδύας: Ημι-συμπιεσμένο λευκό PVC τύπου RZ, επιβραδυντικό φλόγας.
- Ο μανδύας διαθέτει κορδόνι ανοίγματος.
- Πάχος εξωτερικού μανδύα: Άνω των 0,5 mm.
- Η συμπεριφορά του μανδύα ως προς τη φλόγα αναφέρεται σε CEI 20-22 III / IEC 60332-3.
- Τάση λειτουργίας αγωγών 0,22 mm²: ≤100 V.
- Τάση δοκιμής: 1.000 V για 1 min στα 50 Hz.
- Μέγιστη αντίσταση αγωγού στους 20 °C: 110 Ω/km.
- Ελάχιστη αντίσταση μόνωσης στους 20 °C: 200 MΩ/km.
- Κατάταξη εγκατάστασης: C-4 (U₀=400 V) κατά CEI 36762.
- Επιτρέπεται κοινή όδευση με καλώδια ισχύος ονομαστικής τάσης 450/750 V και 0,6/1 kV κατά CEI UNEL 36762.
- Εξωτερική διάμετρος: Ø 3,20 ± 0,20 mm.
- Βάρος ανά μονάδα μήκους: 15,33 kg/km ±5%.
- Θερμοκρασία λειτουργίας: -15 °C έως +80 °C.
- Ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση: 12 × την εξωτερική διάμετρο, δηλαδή 38,4 mm στην ονομαστική διάμετρο.
- Εφαρμοζόμενες αναφορές: CEI 20-11, CEI 20-29, CEI 20-20, CEI 20-22 III / IEC 60332-3, CEI 36762 και EN 50575.
- Κλάση αντίδρασης στη φωτιά CPR: Eca.
- Δήλωση Επιδόσεων: A/001/2020, με κωδικούς προϊόντος 02002(1), 02002(5) και 02002(9).
- Προβλεπόμενη χρήση CPR: Καλώδιο ελέγχου και επικοινωνίας για γενικές εφαρμογές σε δομικά έργα που υπόκεινται σε απαιτήσεις αντίδρασης στη φωτιά.
- Σύστημα αξιολόγησης και επαλήθευσης σταθερότητας επίδοσης: AVCP 3.
- Κοινοποιημένος οργανισμός: LAPI SPA, αρ. 0987.
- Δηλωμένες επικίνδυνες ουσίες στη Δήλωση Επιδόσεων: Καμία.
- Σήμανση CE και συμμόρφωση RoHS.
- Μήκος συσκευασίας για τον κωδικό 020021: 100 m.
