Μη θωρακισμένο καλώδιο συναγερμού και ελέγχου για εσωτερικές σταθερές εγκαταστάσεις σημάτων και επικοινωνίας. Η διαμόρφωση 6 × 0,22 mm² εξυπηρετεί γραμμές χαμηλής τάσης σε επαγγελματικά συστήματα ασφαλείας, όπου απαιτούνται έξι διακριτοί αγωγοί μέσα σε συμπαγή και εύκαμπτη κατασκευή.

Οι πολύκλωνοι αγωγοί από επικασσιτερωμένο χαλκό συνδυάζονται με έγχρωμη μόνωση PVC, ώστε οι γραμμές να αναγνωρίζονται εύκολα κατά την καλωδίωση. Ο λευκός εξωτερικός μανδύας PVC M1 είναι επιβραδυντικός στη φλόγα, ενώ η κλάση CPR Eca καλύπτει τη δηλωμένη επίδοση αντίδρασης στη φωτιά για γενικές εφαρμογές σε δομικά έργα.

Η κατάταξη CEI 36762 C-4 επιτρέπει κοινή όδευση με καλώδια ισχύος 450/750 V και 0,6/1 kV σύμφωνα με CEI UNEL 36762. Η έκδοση 050061S αποτελεί τη διαμόρφωση 6 αγωγών της σειράς, με αντίστοιχες επιλογές 4 και 8 αγωγών για εγκαταστάσεις που απαιτούν διαφορετικό αριθμό γραμμών.

Με εξωτερική διάμετρο 4,30 mm, βάρος 25,50 kg/km και ελάχιστη ακτίνα κάμψης 51,6 mm, τα βασικά μηχανικά όρια είναι σαφώς καθορισμένα για τον σχεδιασμό και την εκτέλεση της όδευσης. Η συσκευασία 100 m ολοκληρώνει μια πρακτική επιλογή για οργανωμένη προμήθεια και εγκατάσταση.

• Κατασκευαστής: ELAN s.r.l.
• Κωδικός εργοστασίου: 050061S.
• Τύπος προϊόντος: Μη θωρακισμένο καλώδιο συναγερμού / ελέγχου.
• Διαμόρφωση σειράς: Έκδοση 6 αγωγών· οι αντίστοιχες εκδόσεις 4 και 8 αγωγών φέρουν τους κωδικούς 050041S και 050081S.

• Διάταξη αγωγών: 6 × 0,22 mm².
• Υλικό αγωγών: Επικασσιτερωμένος χαλκός.
• Κατασκευή κάθε αγωγού: 7 κλώνοι διαμέτρου 0,170 mm, σε εύκαμπτη πολύκλωνη διαμόρφωση.
• Διάμετρος μονωμένου αγωγού (Ø): 1,00 mm.
• Μόνωση αγωγών: PVC τύπου R2, πάχους >0,20 mm.

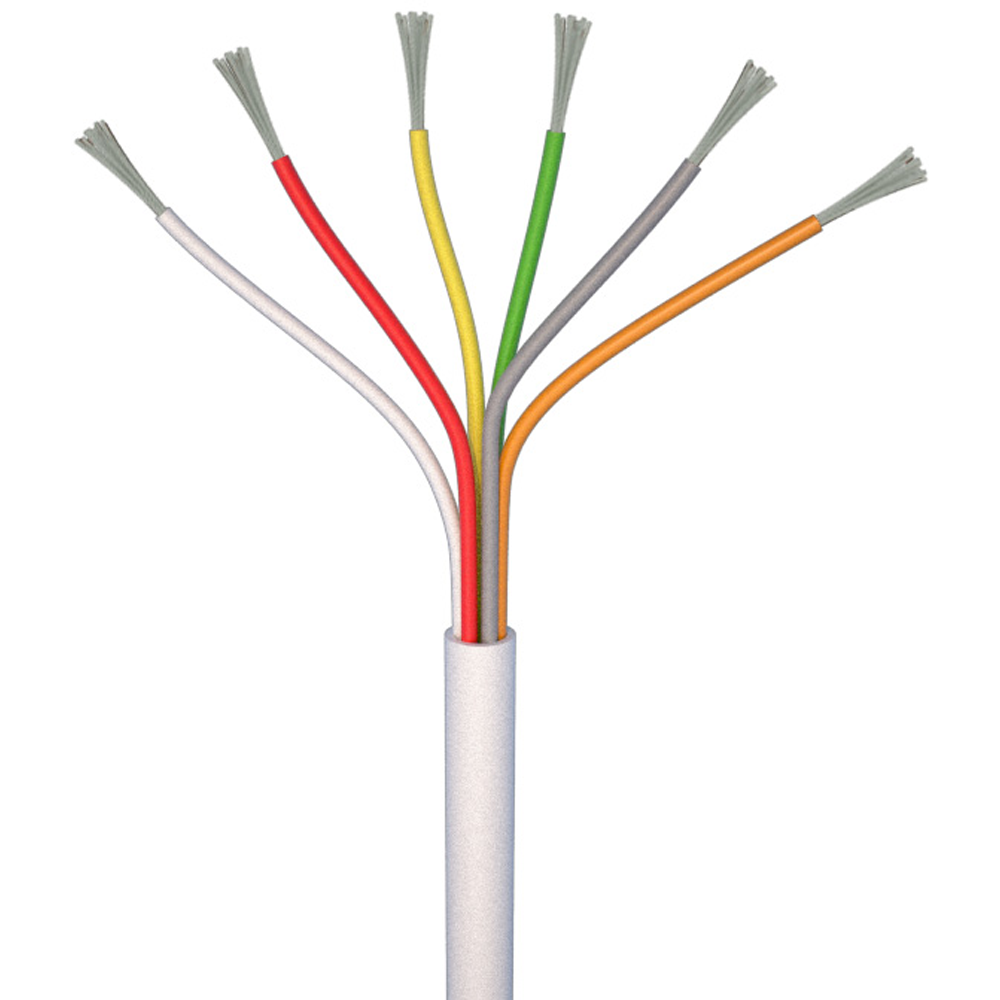

• Χρώματα αγωγών: Λευκό, κόκκινο, κίτρινο, πράσινο, γκρι και πορτοκαλί.
• Συναρμολόγηση πυρήνα: Ελικοειδής διάταξη με περιέλιξη φύλλου πολυεστέρα.
• Θωράκιση: Δεν διαθέτει συνολική ή επιμέρους μεταλλική θωράκιση.

• Εξωτερικός μανδύας: Ημισυμπιεσμένο λευκό PVC M1.
• Υλικό μανδύα: Εύκαμπτο PVC τύπου RZ.
• Συμπεριφορά στη φλόγα: Επιβραδυντική κατά CEI 20-22 III / IEC 60332-3.
• Πάχος εξωτερικού μανδύα: >0,50 mm.
• Εξωτερική διάμετρος καλωδίου (Ø): 4,30 mm.
• Βάρος ανά μήκος: 25,50 kg/km.
• Ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση: 12 × την εξωτερική διάμετρο, δηλαδή 51,6 mm.
• Θερμοκρασία λειτουργίας: −15 °C έως +80 °C.

• Τάση λειτουργίας αγωγών 0,22 mm²: ≤100 V.
• Τάση δοκιμής: 1.000 V στα 50 Hz.
• Μέγιστη ηλεκτρική αντίσταση αγωγού στους 20 °C: 110 Ω/km.
• Ελάχιστη αντίσταση μόνωσης στους 20 °C: 200 MΩ/km.
• Κατάταξη καλωδίου: CEI 36762 C-4 (U₀=400 V).

• Περιβάλλον εγκατάστασης: Εσωτερικός χώρος.
• Τρόπος εγκατάστασης: Σταθερή εγκατάσταση σε κατάλληλες προστατευμένες οδεύσεις.
• Κοινή όδευση: Με καλώδια ισχύος 450/750 V και 0,6/1 kV κατά CEI UNEL 36762.
• Σήμανση καλωδίου: ELAN A.F. CEI 20-22 III – CEI 36762 C-4 (U₀=400 V).

• Πρότυπα κατασκευής: CEI 20-11, CEI 20-29, CEI 20-20, CEI 20-22 III και CEI 36762.
• Πρότυπα συμπεριφοράς στη φλόγα: IEC 60332 / IEC 60332-3 και BS EN 50265.
• Κανονισμός δομικών προϊόντων: Κανονισμός (ΕΕ) 305/2011.
• Εναρμονισμένο πρότυπο CPR: EN 50575:2014+A1:2016.
• Δήλωση Επιδόσεων (DoP): A/010/2019, ημερομηνίας 10/04/2024.
• Προοριζόμενη χρήση CPR: Καλώδιο ελέγχου και επικοινωνίας για γενικές εφαρμογές σε δομικά έργα με απαιτήσεις αντίδρασης στη φωτιά.
• Κλάση αντίδρασης στη φωτιά: Eca.
• Σύστημα αξιολόγησης και επαλήθευσης σταθερότητας επίδοσης: Σύστημα 3.
• Κοινοποιημένος οργανισμός: LAPI SPA, αριθμός 0987.
• Δηλωμένες επικίνδυνες ουσίες: Καμία.
• Συμμόρφωση CE: Ναι.
• Συμμόρφωση RoHS: Ναι.
• Χωρίς φθαλικές ενώσεις: Ναι.

• Μήκος συσκευασίας: 100 m.
