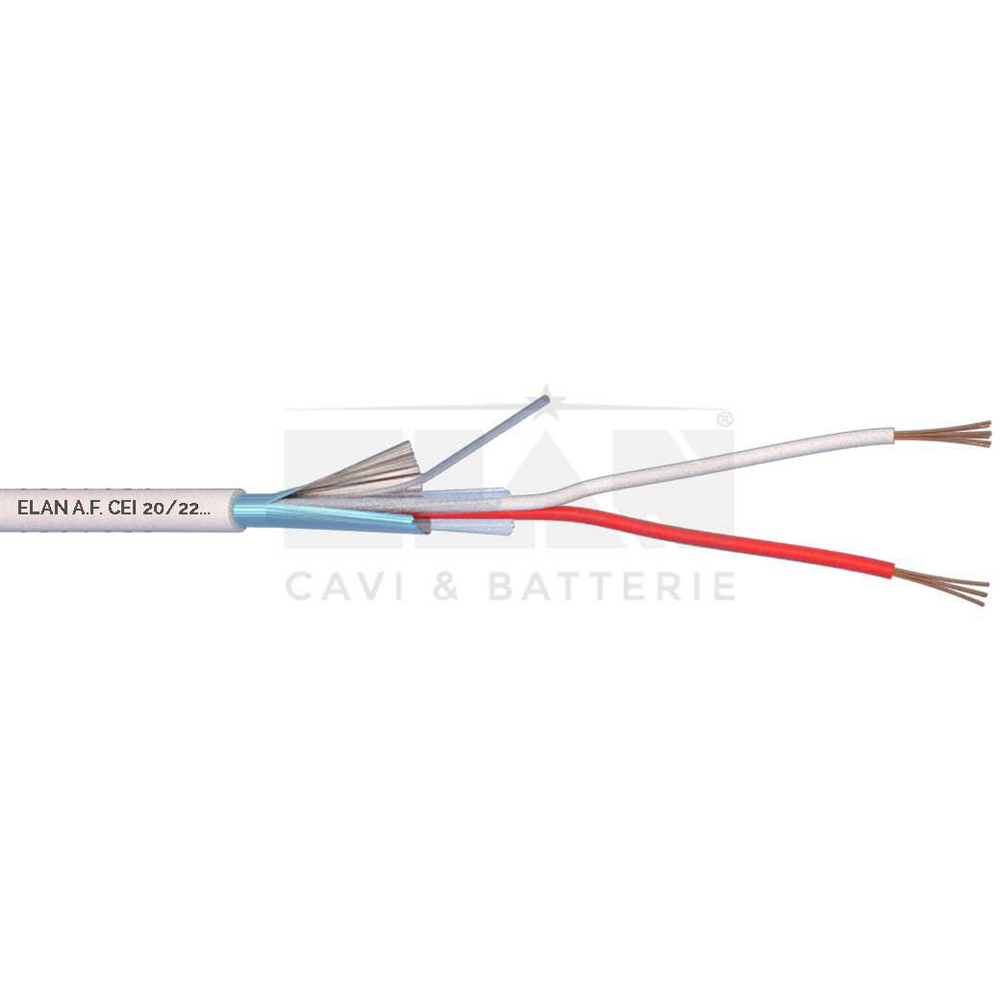

Θωρακισμένο καλώδιο συναγερμού και ελέγχου 2 × 0,22 mm² για σταθερές εσωτερικές γραμμές σημάτων, εντολών και επικοινωνίας. Η κατασκευή του συνδυάζει δύο εύκαμπτους πολύκλωνους αγωγούς από καθαρό χαλκό, συνολική θωράκιση Al/PET, αγωγό αποστράγγισης από επικασσιτερωμένο χαλκό και ημι-συμπιεσμένο λευκό μανδύα PVC τύπου RZ.

Ο κωδικός 020021 είναι η έκδοση συσκευασίας 100 m στην κατηγορία ELAN Alarm Cables Shielded (U₀=400 V). Η κατάταξη CEI 36762 C-4 αφορά την εγκατάσταση με καλώδια ισχύος κατά CEI UNEL 36762, ενώ η ονομαστική τάση λειτουργίας των αγωγών 0,22 mm² παραμένει ≤100 V. Το καλώδιο προορίζεται για εσωτερική εγκατάσταση σε κανάλια, σωληνώσεις ή προστατευμένες οδεύσεις.

• Κατασκευαστής: ELAN s.r.l.
• Κωδικός προϊόντος: 020021.
• Τύπος: θωρακισμένο καλώδιο συναγερμού / ελέγχου PVC.
• Διαμόρφωση: 2 × 0,22 mm², συσκευασία 100 m.
• Σήμανση: ELAN A.F. CEI 20/22 III - CEI 36762 C-4 (U₀=400 V).
• Περιβάλλον εγκατάστασης: εσωτερικός χώρος, σταθερή εγκατάσταση.
• Το 020021 αντιστοιχεί στη διαμόρφωση 2 × 0,22 mm² με ονομαστική εξωτερική διάμετρο 3,20 mm και βάρος 15,33 kg/km.

• Αγωγοί σήματος: 2 × 0,22 mm² από καθαρό χαλκό.
• Κατασκευή κάθε αγωγού: 7 × Ø 0,170 mm, εύκαμπτη πολύκλωνη.
• Μόνωση αγωγών: PVC τύπου R2, πάχος άνω των 0,20 mm.
• Διάμετρος μονωμένου αγωγού: Ø 1,00 mm.
• Χρώματα των δύο αγωγών του 020021: λευκό και κόκκινο.
• Συναρμολόγηση αγωγών με πολυεστερική ταινία.
• Η διατομή 0,22 mm² αφορά κάθε επιμέρους αγωγό σήματος.

• Συνολική θωράκιση με σύνθετο φύλλο αλουμινίου/πολυεστέρα (Al/PET), κάλυψη 100%.
• Κατασκευή θωράκισης: φύλλο αλουμινίου/πολυεστέρα 9/12 μm.
• Αγωγός αποστράγγισης: επικασσιτερωμένος χαλκός, Ø 0,5 mm.
• Πολυεστερική ταινία πάχους 12 μm τοποθετημένη πάνω από τους συναρμολογημένους αγωγούς.
• Εξωτερικός μανδύας: ημι-συμπιεσμένο λευκό PVC τύπου RZ, επιβραδυντικό φλόγας.
• Ο μανδύας διαθέτει κορδόνι ανοίγματος.
• Πάχος εξωτερικού μανδύα: άνω των 0,5 mm.
• Η συμπεριφορά του μανδύα ως προς τη φλόγα αναφέρεται σε CEI 20-22 III / IEC 60332-3.

• Τάση λειτουργίας αγωγών 0,22 mm²: ≤100 V.
• Τάση δοκιμής: 1.000 V για 1 min στα 50 Hz.
• Μέγιστη αντίσταση αγωγού στους 20 °C: 110 Ω/km.
• Ελάχιστη αντίσταση μόνωσης στους 20 °C: 200 MΩ/km.
• Κατάταξη εγκατάστασης: C-4 (U₀=400 V) κατά CEI 36762.
• Επιτρέπεται κοινή όδευση με καλώδια ισχύος ονομαστικής τάσης 450/750 V και 0,6/1 kV κατά CEI UNEL 36762.
• Η τιμή U₀=400 V αφορά την κατάταξη εγκατάστασης C-4 και διατηρείται ως ξεχωριστό τεχνικό χαρακτηριστικό από την τάση λειτουργίας των αγωγών 0,22 mm².

• Εξωτερική διάμετρος: Ø 3,20 ± 0,20 mm.
• Βάρος ανά μονάδα μήκους: 15,33 kg/km ±5%.
• Θερμοκρασία λειτουργίας: -15 °C έως +80 °C.
• Ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση: 12 × την εξωτερική διάμετρο, δηλαδή 38,4 mm στην ονομαστική διάμετρο.
• Προορίζεται για σταθερή εσωτερική εγκατάσταση σε κανάλια, σωληνώσεις ή προστατευμένες οδεύσεις.
• Η ονομαστική διάμετρος και το βάρος αφορούν ειδικά τη διαμόρφωση 2 × 0,22 mm² του κωδικού 020021.

• Εφαρμοζόμενες αναφορές: CEI 20-11, CEI 20-29, CEI 20-20, CEI 20-22 III / IEC 60332-3, CEI 36762 και EN 50575.
• Κλάση αντίδρασης στη φωτιά CPR: Eca.
• Declaration of Performance: A/001/2020.
• Προβλεπόμενη χρήση CPR: καλώδιο ελέγχου και επικοινωνίας για γενικές εφαρμογές σε δομικά έργα που υπόκεινται σε απαιτήσεις αντίδρασης στη φωτιά.
• Σύστημα αξιολόγησης και επαλήθευσης σταθερότητας επίδοσης: AVCP 3.
• Κοινοποιημένος οργανισμός: LAPI SPA, αρ. 0987.
• Δηλωμένες επικίνδυνες ουσίες στη DoP: καμία.
• Σήμανση CE και συμμόρφωση RoHS.
• Η DoP A/001/2020 ταυτοποιεί το προϊόν μέσω των καταχωρίσεων 02002(1), 02002(5) και 02002(9).

• Μήκος συσκευασίας για τον κωδικό 020021: 100 m.
